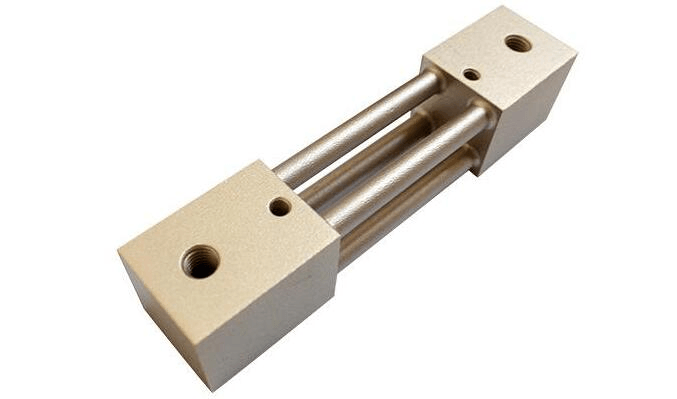

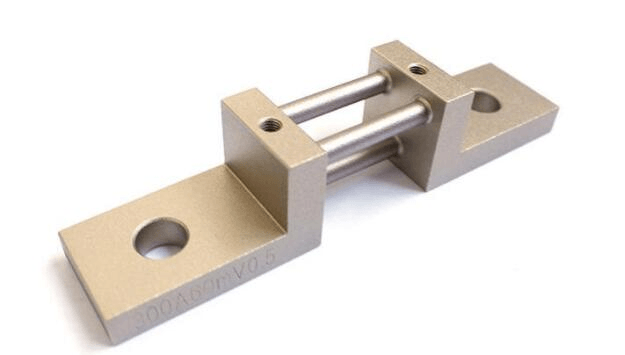

要測量一個很大的直流電流，例如幾十安培，甚至更大，幾百安培，沒有那么大量程的電流表進行電流的測量，怎么辦？這就要采用分流器。就是一根短的導體，可以是各種金屬或合金的，也連接端子；其直流電阻是嚴格調好的；串接在直流電路里，直流電流過分流器，分流器兩端產生毫伏級直流電壓信號，使并接在該分流器兩端的計量表指針擺動，該讀數就是該直流電路里的電流值。

所謂分流，即分一小的電流去推動表指示，該小電流（mA)與大回路里的電流(1A-幾十A）比例越小，電流表指示讀數的線性就越好，也更精確。這是電工電路的常用產品，防雷有分流措施。

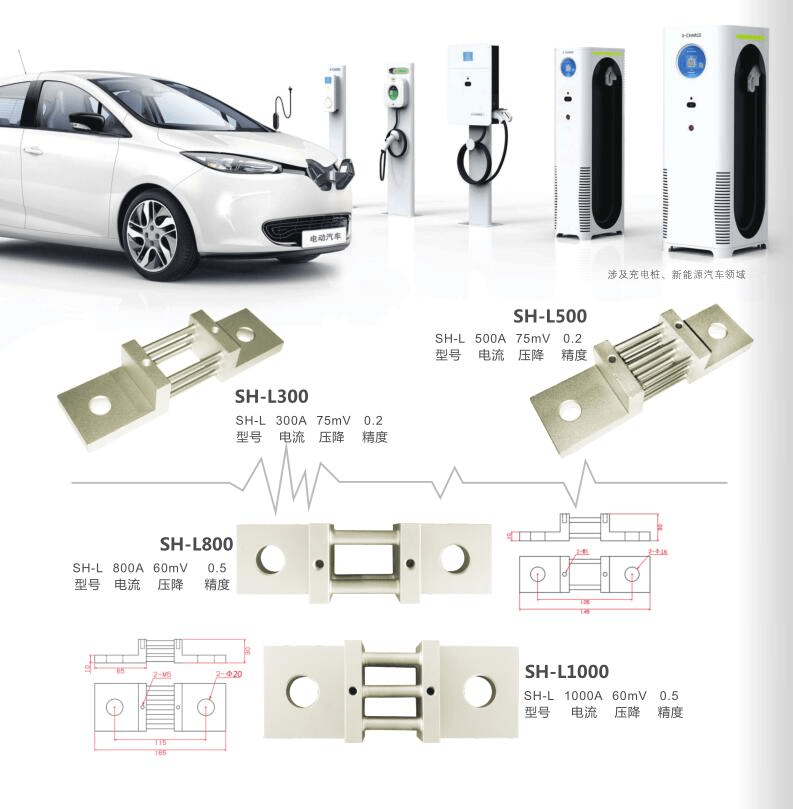

由于目前市面上的充電充電樁有很大一部分是直流充電樁，因此分流器在直流充電樁上面應用還是比較普遍的。選分流器就選衢州首誠電子有限公司生產的分流器

(1)按所用電流表(或電流電壓兩用表)表盤上所標出的mV數選擇分流器的額定壓降規格(一般常用的是75mV或45mV)。若所用電流表無此值，則用下式計算表的電壓量限，然后再選擇分流器的額定壓降規格。表的電壓量限(mV)=電流表滿刻度時的電流(A)×電流表的內阻(Ω)x 1000。

(2)按欲擴大的電流量程選擇分流器的額定電流規格。

(3)將選定的分流器兩個電流端分別與電源和負載相連接，電位端接電流表，應注意電流表的端子極性要接對，則電流表的量程就擴大到了分流器上標定的電流值。

目前我國的充電樁產業正在配合著新能源汽車產業迎來了一波新的產業升級機會，產品的生產品質決定了銷路，因此細分到一個小小的零部件的選擇也不能馬虎，這才是制造強國的應有責任。
